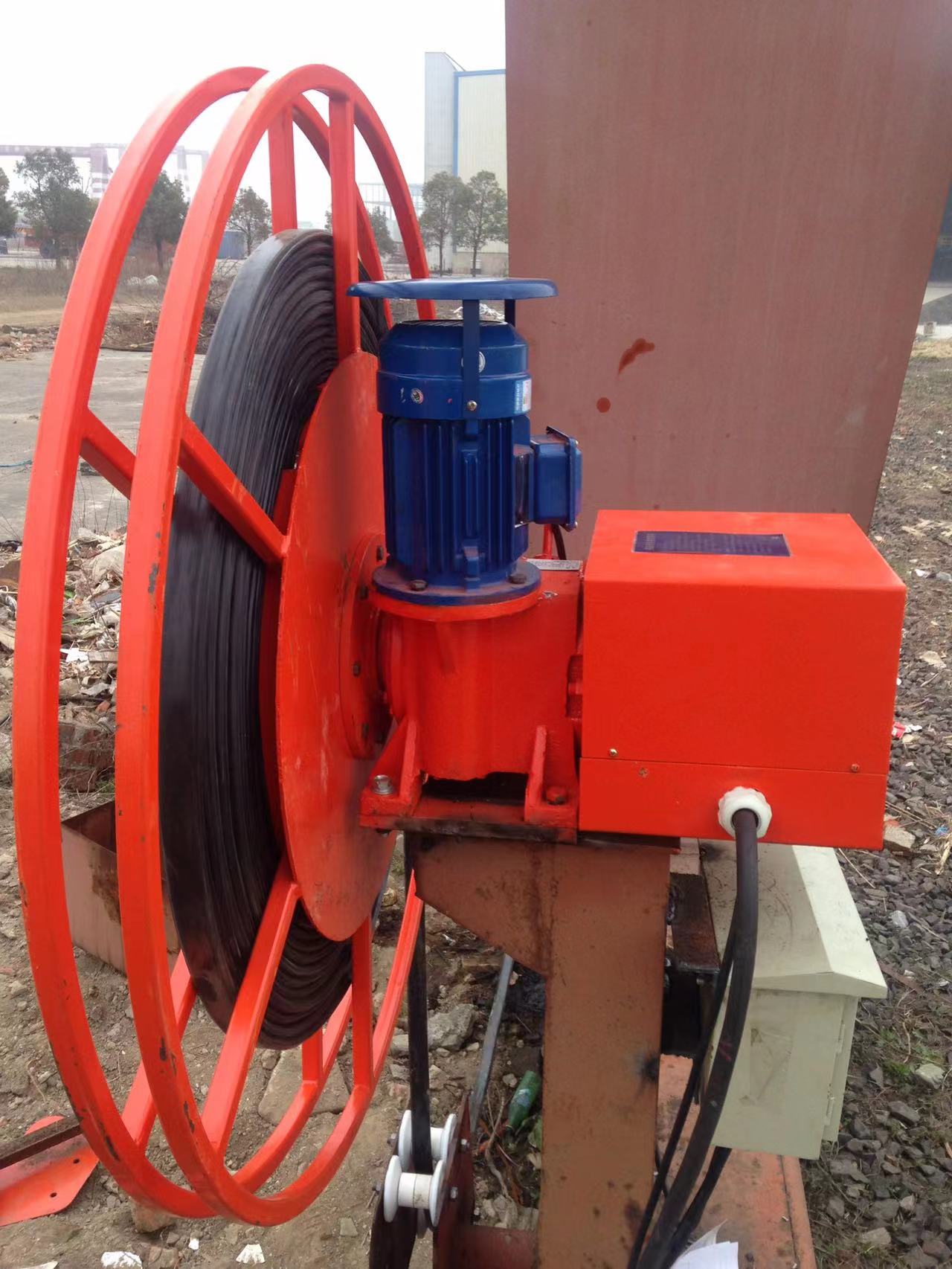

電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置。電纜卷筒分為：彈簧驅動式電纜卷筒和電機驅動式電纜卷筒。彈簧驅動式電纜卷筒用于控制電纜的卷起和放出，主要用于起重機，堆垛裝置或廢水處理技術等場合。螺旋彈簧驅動卷筒更加可靠，價格更低，可以與電動卷筒相互替換。特別是對于移動設備沒有內部電源的情況下。彈簧驅動卷筒的法蘭由鍍鋅金屬板材制成，并且法蘭的外緣經過卷曲處理。卷軸核心由金屬板材制成，外層用聚酯涂層保護，能很好的起到防止腐蝕的作用。 電纜卷筒的主要技術參數：
（1）額定工作電壓 380V、10KV
（2）額定電流：配置Ⅰ型滑環的集電器單環承載額定電流為400A
（3）配置Ⅱ型滑環的集電器單環承載額定電流為63A
（4）配置Ⅲ型滑環的集電器單環承載額定電流為10A
（5）配置Ⅳ型滑環的集電器單環承載額定電流為160A
（6）配置Ⅴ型滑環的集電器單環承載額定電流為800A
（7）單個驅動頭輸出轉矩調整范圍130-300Nm
