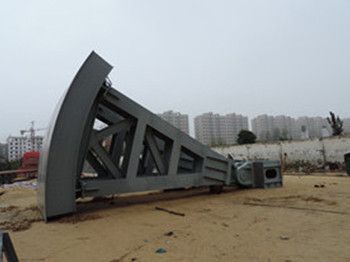

大壩弧形閘門
大型弧門閘門是擋水面為圓柱形部分的弧形面閘門。主要構成部分是轉動門體、啟閉設備以及埋設構件。弧形閘門沒有門槽設計，啟閉力小，力學條件有優勢，被廣泛用在各類水道上作為工作閥門來運行。
大型弧門閘門主橫梁采用比較多的方式是露頂式或?qū)捀叨急容^大的弧形閘門；該產品支臂可分為直支臂和斜支臂兩種，每側的支臂一般是由兩根承壓構件組成，如果高度比較大，每側也可以用三根承壓構件。
大型弧門閘門支鉸是由連接臂的支鉸、固定軸和固定鉸座組成；鉸座是固定和建筑物上埋設構件連接，并傳力與基礎上。支鉸需要靈活運轉，安裝位置要高于下游水位線。一般使用圓柱鉸構造構造，是因?yàn)樵摌?gòu)件制造和安裝非常方便，在實際使用中也非常普遍。
