產品概述：

ZX系列臥式離心式自吸清水泵（簡稱ZX自吸泵），是上海江鹿泵業在結合有關技術資料經吸收、消化、改進后研制而成的高效節能泵類產品。該泵屬自吸式離心泵，具有其它泵種所沒有的自吸能力，工作前不需要往泵體里面注水和灌引水，**能達到自吸的效果，節省了人力，改善了泵的使用環境。臥式離心式自吸清水泵如果配用耐腐蝕機械密封和不銹鋼材質，可以用于化工行業輸送腐蝕性液體及排污。因而，很多時候被叫著工業清水型自吸泵，ZX自吸排污泵以及化工自吸泵。

ZX系列自吸泵型號意義：

例子1：80ZX50-32-7.5

80——表示吸入口徑

ZX——表示自吸泵

50——表示流量（m3/h）

32——表示揚程

7.5——表示配套電機功率

例子2：ZX

ZX——表示自吸泵

80——表示吸入口徑

65——表示出口直徑

160——表示葉輪名義直徑



ZX系列臥式離心式自吸清水泵產品特點：

1、該泵具有自吸功能，管路中不需要安裝底閥，工作前只需保證泵體內儲有定量引液即可具有“一次引流、終身自吸"功能。

2、該類型自吸泵具有結構緊湊、使用簡便、運行平穩、維護容易等特點。

3、清水自吸泵軸封采用**機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。

4、工業自吸清水泵機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP55戶外電機則無需泵房，可置于戶外使用。



臥式離心式自吸清水泵產品用途：

1、適用于城市環保、建筑、化工、制藥、染料、印染、電力、造紙、石油、設備冷卻、油輪卸油等許多行業。

2、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料介質粘度≤100厘珀。

3、泵裝上搖臂式噴頭,又可將水沖到空中后,散成細小雨滴進行噴霧,可用于農場、果園、茶園的噴灑。

4、自吸清水泵可和任何型號、規格的壓濾機配套使用,是將漿料送帶濾機進行壓濾的**理想配套泵種。

ZX系列自吸清水泵適用工況：

流量：3～500m3/h

揚程：10～80m

環境溫度≤50℃

液體溫度≤100℃

液體密度≤1.24×103kg/m3



ZX系列自吸清水泵工作原理：

     江鹿泵業ZX工業清水自吸泵采用軸向回液的泵體結構。其主要泵體結構有：吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成。自吸泵正常起動后.葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，井在葉輪內得以完全混合, 在離心力的作用下.液體夾帶著氣體向渦卷室外緣流動、在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來.氣體通過泵體吐出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉掄內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣……。隨著這個過程周而復始地進行下去，吸入管路中的空氣不斷減少.直到吸盡氣體，完成自吸過程，泵便投入正常作業。



ZX系列自吸清水泵初次使用需要注意的細節：

1、檢查自吸泵的翻滾部件是不是有卡住磕碰表象。

2、檢查自吸泵泵體底腳及各聯合處螺母有無松動表象。

3、檢查自吸泵泵軸與電動機主軸的同軸度和平行度。

4、檢查自吸泵進口管路是不是漏氣，如有漏氣，有必要設法打掃。

5、翻開自吸泵吸入管路的閥門，稍開(不要全開)出口控制閥。

6、本系列清水自吸泵，依據泵的工作工作情況，分別選用**鈣基黃油和10號機油進行潤滑，假定選用黃油潤滑的泵應守時向軸承箱內加注黃油，選用機油潤滑的泵，假如油位過低，則應加足。

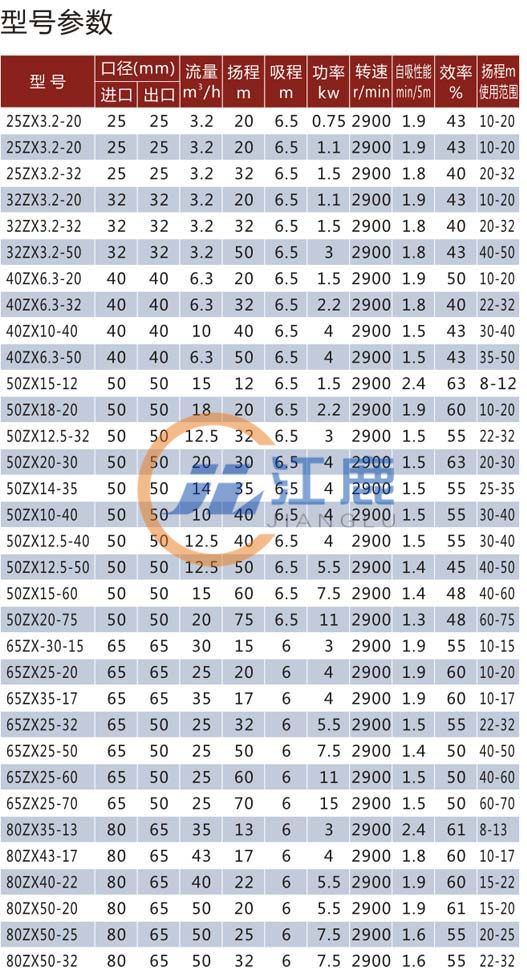

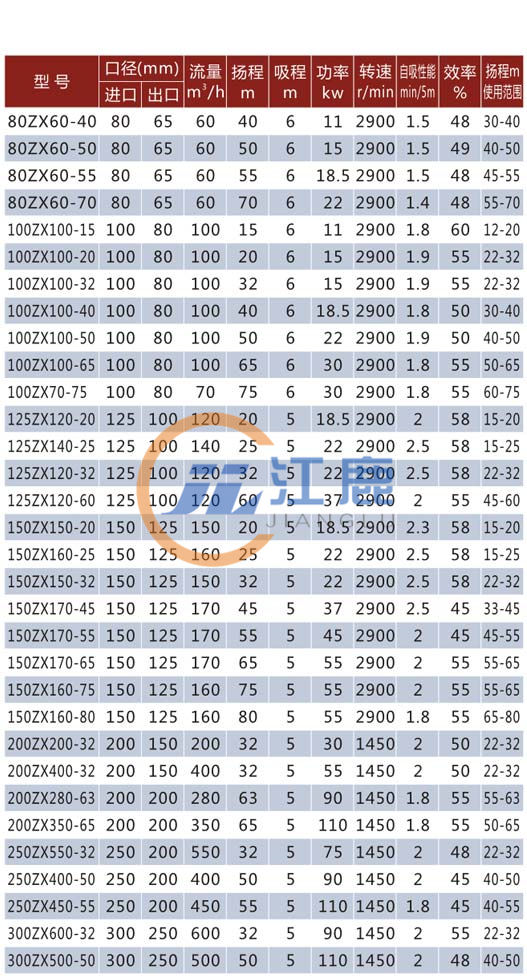

ZX臥式離心式自吸清水泵性能參數：
